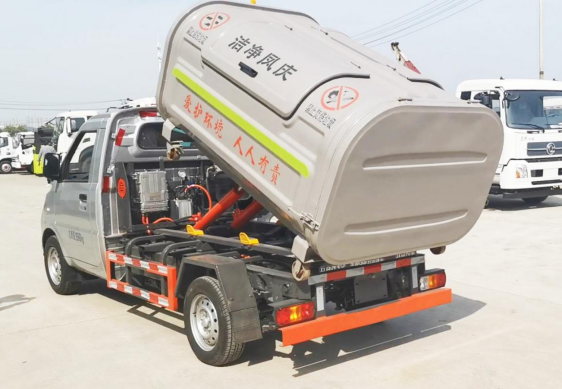

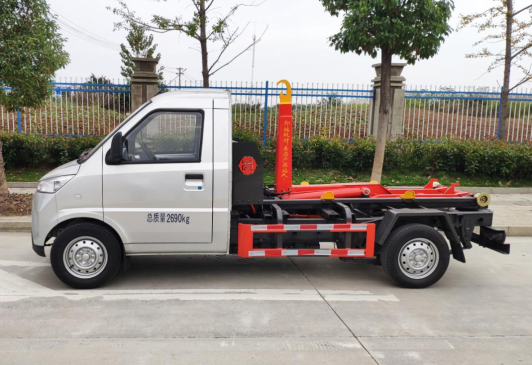

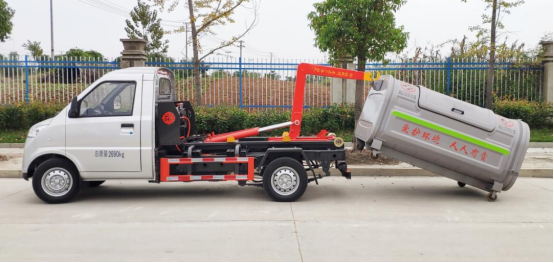

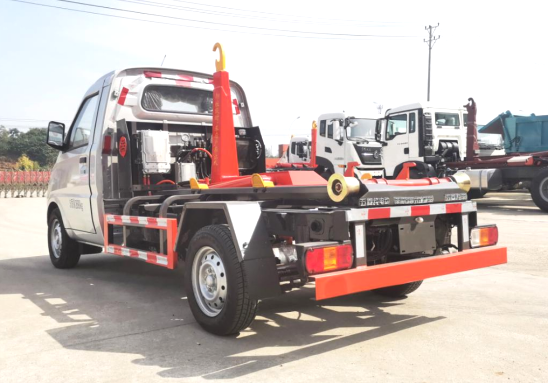

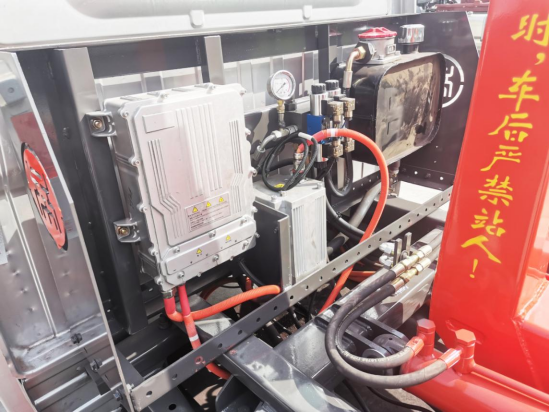

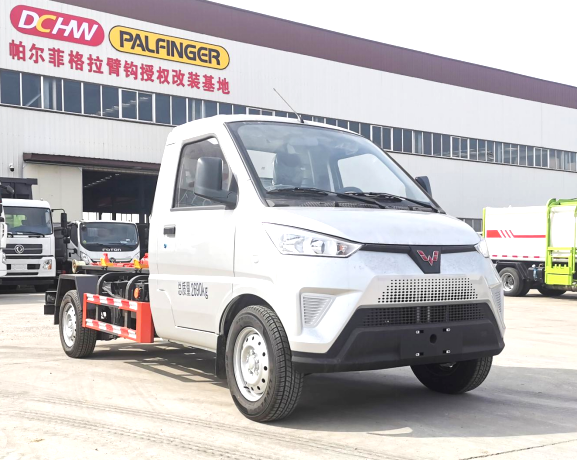

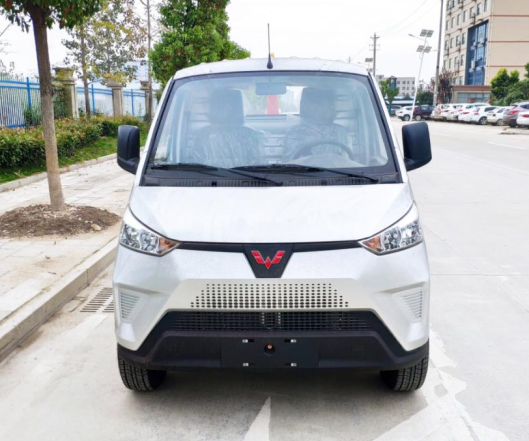

五菱纯电动勾臂垃圾车 整车型号：HDW5030ZXXBEV型纯电动车厢可卸式垃圾车 整车尺寸：4520*1610*1990/2020mm 底盘配置：采用五菱GXA1032DBEV1型电动底盘改装，3050轴距，电池品牌及容量：宁德时代41.86KWH, 续航里程：245KM, 电机型号：TZ180XSIN101苏州汇川。峰值功率：60KW，储能装置种类：磷酸铁锂蓄电池，配有ABS系统。其他：电子助力，空调，中控锁，电动门窗，遥控钥匙，倒车雷达，ABS. 上装配置：上装采用帝成环卫 1.5 吨连动锁紧式或箱体锁紧式勾臂上装（匹配客人现有的箱体），驾驶室内电控操作,可配 序号 名称 参数 备注 1 钩起能力 1-1.5T 2 系统压力 12MPa 3 设备自重 Kg 4 控制电压 12V 5 钩臂伸缩量 - 6 油泵排量 10(min/L) 7 液压油箱容积 20L 8 钩箱时间 45S 9 钩心高度 1000mm 10 钩心到后滚轮距离 1850mm 11 导轨宽度 900mm 钩臂垃圾车基本结构与工作原理 此车型为新型垃圾收集及运输车辆。该车设计了一套拉臂钩上装系统，通过油缸的伸缩带动拉臂钩的摆动，可完成对密封式垃圾车厢的钩装、钩卸和卸料作业。车辆所配的密封式垃圾车厢左、右两侧各有两个侧门，垃圾厢后部开有一后门。打开车厢侧门，可以往箱内投放垃圾；打开后门，举升车厢可用自卸垃圾。该车垃圾箱运转方便，卸料轻便快捷，垃圾运输采用密封性车厢，消除二次污染，完全符合城市环保要求，是环卫部门、厂矿及住宅小区等理想的环卫车辆。 ●车厢可卸式垃圾车的基本结构： 1拉臂机构： 由底架、翻转架、拉臂钩和锁紧机构组成，可完成对密封式垃圾车厢的钩装、钩卸和卸料作业。 2液压系统 该系统由液压电机、多路阀、油缸等组成。通过车载蓄电池为拉臂机构提供液压动力。 3控制系统 通过驾驶室内控制器，控制相应的液压执行元件工作，实现垃圾车作业时所需动作要求。 4垃圾厢 为该车配备的垃圾箱为密闭式结构，车厢配有左、右各两侧门和一后门。打开车厢侧门，可以向箱内投放垃圾；打开后门，举升车厢可用来卸垃圾。车厢后门配有优质密封条，能有效防止脏水外泄，消除二次污染。
